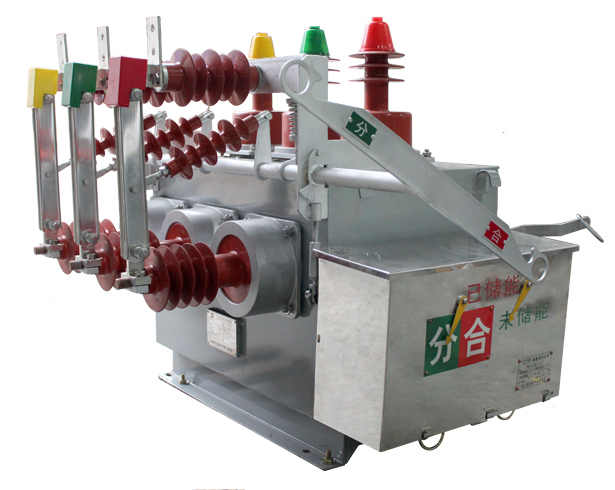

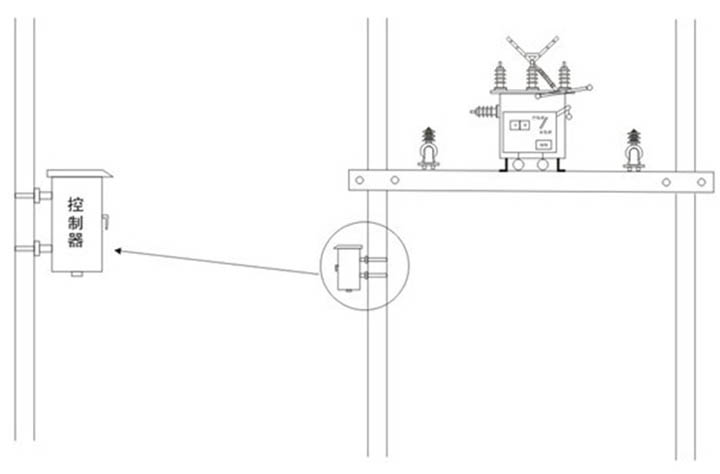

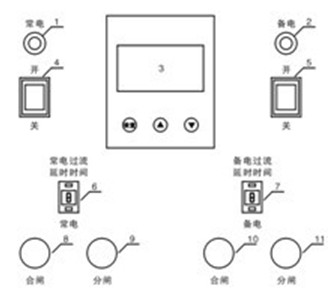

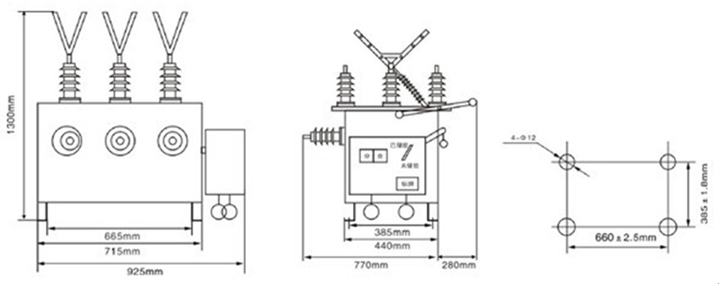

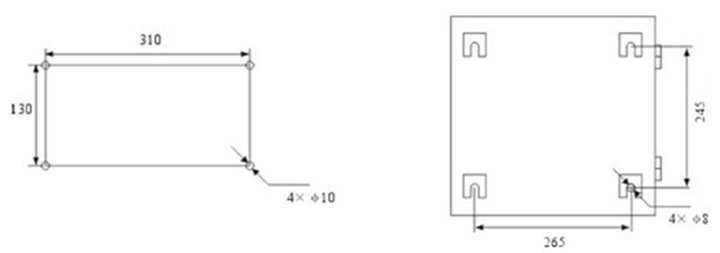

ZW10SDY(12)-12型高壓雙電源互投裝置

一.概述 ZW10Q(12)-12型高壓雙電源互投裝置（以下簡稱裝置）是由一臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50赫茲、額定電壓12KV以下、額定電流至630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。產品在設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電氣連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較高的雙電源電力用戶，作為雙電源供電系統的控制和保護設置。 產品廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路，工礦企業10kV線路。 ? 二.符合標準 3.1 IEC 60947-1 總則 3.2 IEC 60947-6-1 (1989) <<自動轉換開關電器>> 3.3 GB 14048.11 3.4 IEC 60947-2 GB14048.2 <<斷路器>> 三.正常工作條件 4.1周圍空氣溫度上限值不超過+55℃,下限值不超過-25℃。 4.2安裝地點的海拔高度不超過2000米。 4.3大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的 月平均最低溫度為+25℃時,平均最大相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。 4.4污染等級為三級。 4.5運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質。 ? 四.主要技術參數 項目 單位 參數 額定電壓 kV 12 額定電流 A 630 額定短路開斷電流 kA 20 額定短路關合電流（峰值） 50 額定峰值耐受電流 50 額定短時耐受電流 20 額定短路持續時間 S 5 額定絕緣水平 雷電沖擊耐壓（峰值） kV 75 1min工頻耐壓 干試 42 濕試 34 額定操作順序 ? 分-0.3s-合分-180s-合分 額定短路電流開斷次數 次 30 機械壽命 10000 額定操作電壓（分合線圈） V DC220，110，AC220 動靜觸頭允許磨損累計厚度 mm 3 過電流脫扣器額定電流 A 5 電流互感器電流比 ? 200/5? 400/5? 600/5 觸頭開距 mm 9±1 觸頭超程 3±1 平均分閘速度 m/s 1.0±0.3 平均合閘速度 1.0±0.25 分閘時間(分勵脫扣) 最高額定操作電壓 ms ≦60 最低操作電壓 ≦100 合閘時間 ≦100 合閘彈跳時間 ≦2 三相分合閘同期性 ≦2 每相回路直流電阻 μΩ ≦200 儲能電機 額定電壓 V -220 額定功率 W 70 儲能時間 S ≦10 重量 kg 210 五.智能控制器： 1.控制器主要技術參數： 額定電壓：AC220V允許偏差-15%~+10%； 額定頻率：50HZ允許偏差-5%~+5%； 波形畸變<10% 機械壽命：（N-R-N循環）為10000次 過流可調范圍：4-7A? 速斷可調范圍：7-16A 2.產品特點 配有LCD顯示屏、故障報警; 抗干擾能力強、精度高; 保護功能齊全; 自動啟動往復切換; 切換時間延時可調、動作時間準確; 手動自動和無線遙控分、合閘功能; 防涌流、防過流、體積小、分斷高、結構緊湊、外形美觀; 防腐性能好,供電可靠; 無噪音運行,節能低耗,安裝方便操作簡單,穩定性能高。 3.性能特點 本裝置其控制功能見下表:在自動控制狀態下,電源正常時應由常用電源供電,當常用電源出現異常時,經一定的延時后自動切換至備用電源供電;當常用電源恢復正常后,經一定的延時后自動返回到常用電源供電。 常用電源 備用電源 控制功能 正常 正常 常用電源供電：Q2分，Q1合。 異常 正常 裝置中高壓真空斷路器分閘，經過延時后Q1分閘、Q2合閘，再經過延時5秒后，高壓真空斷路器合閘，備用電源供電。 恢復正常 正常 裝置中高壓真空斷路器分閘，經過延時后Q2分閘、Q1合閘，再經過延時5秒后，高壓真空斷路器合閘，恢復常用電源供電。 ? ? ? ? ? ? ? ? ? ? 注: Q1---常用電源投退刀閘 ????? Q2---備用電源投退刀閘。 切換動作延時（0～999S，用戶無特殊要求時出廠整定在10S）。 返回動作延時（0～999S，用戶無特殊要求時出廠整定在10S）。 ? 六.控制器面板說明 1.常電保險管座 2.備電保險管座?????? 3.LCD顯示屏???????? 4.常電開關?????????? 5.備電開關 6.常電過流延時時間調節按鍵?????????? 7.備電過流延時時間調節按鍵（未使用） 8.常電合閘解鎖按鈕（指示燈：紅）??????????? 9.常電分閘按鈕（指示燈：綠） 10.備電合閘解鎖按鈕（指示燈：紅）???????? 11.備電分閘按鈕（指示燈：綠） ? 嚴禁在裝置中高壓真空斷路器合閘的情況下，手動拉動投退刀閘搖臂進行切換操作！！！ 注：在單真空斷路器，雙刀閘投送型雙電源互投裝置中，智能控制器的備電過流延時時間調節不使用，常電過流延時時間調節用于終級輸出的故障保護，故只需一套保護系統即可。 智能控制器安裝尺寸圖 注：高壓互投裝置和高壓PT安裝時，請按高壓安全絕緣距離隔離安裝。高壓側所用電纜必須采用相應電壓等級高壓電纜，且遵循相關安全絕緣距離規定走線。所有設備外殼必須安全可靠接地。低壓側電纜也需注意安全絕緣距離布線。 注：高壓互投裝置安裝時，請按高壓安全絕緣距離隔離安裝。高壓側所用電纜必須采用相應電壓等級高壓電纜，且遵循相關安全絕緣距離規定走線。所有設備外殼必須安全可靠接地。低壓側電纜也需注意安全絕緣距離布線。
