35kV避雷器

一、產品概述：
? ? 復合絕緣金屬氧化物避雷器是90年代的國際高科技產品，它將金屬氧化物避雷器和復合絕緣材料的優異性集于一體，成為原瓷套型避雷器的更新?lián)Q代產品。主要用于電壓等級為0.22~220KV的發電、輸電、變電、配電系統中，用于限制可能出現的各種過電壓，以保證電氣設備的安全運行。
? ? 復合絕緣金屬氧化物避雷器由于具有殘壓低、通流容量大、響應時間快、陡波特性平坦等一系列優異性，因此，不僅能有效地限制雷電過電壓和操作過電壓（如切高壓電機、切空 載變壓器、投切電容器組等引起的過電壓）對電器設備的危害，而且能抑制異常快速過電壓對固體器件的損害。
?
二、產品特點：
1、高壓注射整體成型,密封性能好。
2、散熱性能好，具有較大的過電壓能量吸收能力。HY5WT-84/240
3、外絕緣耐電腐蝕、抗老化、耐污能力強。
4、由于是實芯結構，當避雷器嚴重過載時，沒有氣體急速膨脹，具有防爆性能。
5、HY5WT-84/240體積小，質量輕、節省占地。
6、抗拉強度高，耐碰撞，運輸無破損。

三、最適宜的場所：
1、嚴重污穢場所。
2、有防爆要求的特殊場所。
3、緊湊型開關柜內。
4、預防性檢驗困難、不宜維護的場所。HY5WT-84/240
?
四、使用條件：
1、海拔高度不大于2000mm。
2、環境溫度：-40~+40℃。
3、電源頻率：48~62Hz。
4、戶內、戶外通用。

五、適用領域：
鐵道型是用于保護電氣化鐵道的各種電氣設備免受大氣過電壓和操作過電壓的損壞。

?	系統 標稱 電壓 kV ?(有效值)	避雷器額 定電 壓kV (有效值)	避雷器持續運行電壓 kV ?(有效值)	直? 流1mA參考電壓 ≮kV ?(有效值)	2ms 方波通 流容量 A	殘??? 壓			傘徑 φ mm	高度 H mm
						雷電沖 擊電流	陡波沖 擊電流	操作沖 擊電流
						KV (峰值) ≯

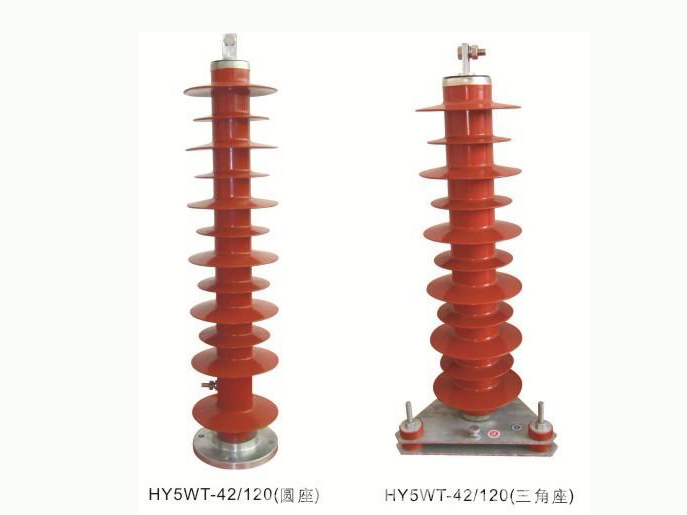

Y5WT-42/120	27.5	42	34.0	65.0	400	120.0	138.0	98.0	232	1080
YH5WT-42/120									170	620
YH5WT-84/240	55	84	68	130	400	240	276	196	215	1230
Y(H)10WT-84/240	55	84	68	130	400	240	291	221	/	/
