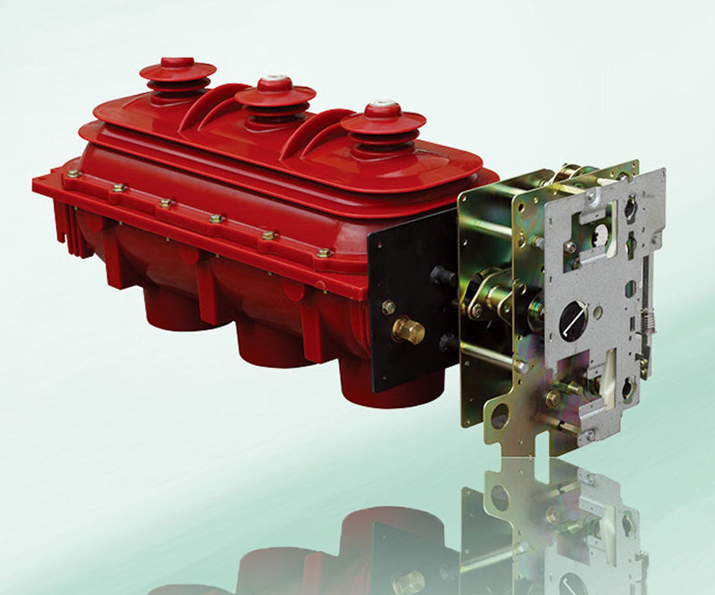

FLN36-12六氟化硫負荷開關

一、產品概述

FLN36-12型六氧化硫負荷開關是集負荷開關、接地開關、隔離開關于一體的多功能中壓開關設備，在一個全密封的，具有加強結構的環氧樹脂外殼內，充以0.045MPA的SF6氣體，用少量的元件實現以上三種功能，因此保證了產品的質量及可靠性，具有極佳的絕緣盒開關功能，正常條件下可保證設備安全運行20年。 由獨立于開關的手動或電動操動機構進行回路，接地回路的分合和開斷，開關的分合速度由彈簧決定，與手動速度無關，在加裝自動化儀表后，可實現遙感和遙控。

二、主要技術參數

序號 名稱 單位 數值 1 額定電壓/最高電壓 KV 10/12 2 額定電流 A 630 3 額定短路開斷電流 KA 630 4 額定短路關合電流 KA 50 5 機械壽命 次 3000 6 工頻/沖擊耐受電壓 KV 42/75 7 額定動穩定電流 KA 50 8 3S額定短時耐受電壓 KA 20 9 額定SF6氣體氣壓 MPS 0.045

三、主要技術參數

序號 名稱 單位 數值 1 額定電壓/最高電壓 KV 10/12 2 額定電流 A 125 3 額定短路開斷電流 KA 31.5 4 額定短路關合電流 KA 80 5 機械壽命 次 3000 6 工頻/沖擊耐受電壓 KV 42/75 7 額定轉移電流 A 2000 8 額定SF6氣體壓力 MPS 0.045

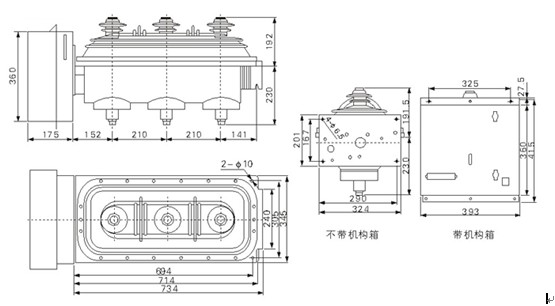

四、外形及安裝尺寸
